Notice d’utilisation – IS-CONSO
Analyseur de consommation – In Situ Systems
Présentation générale

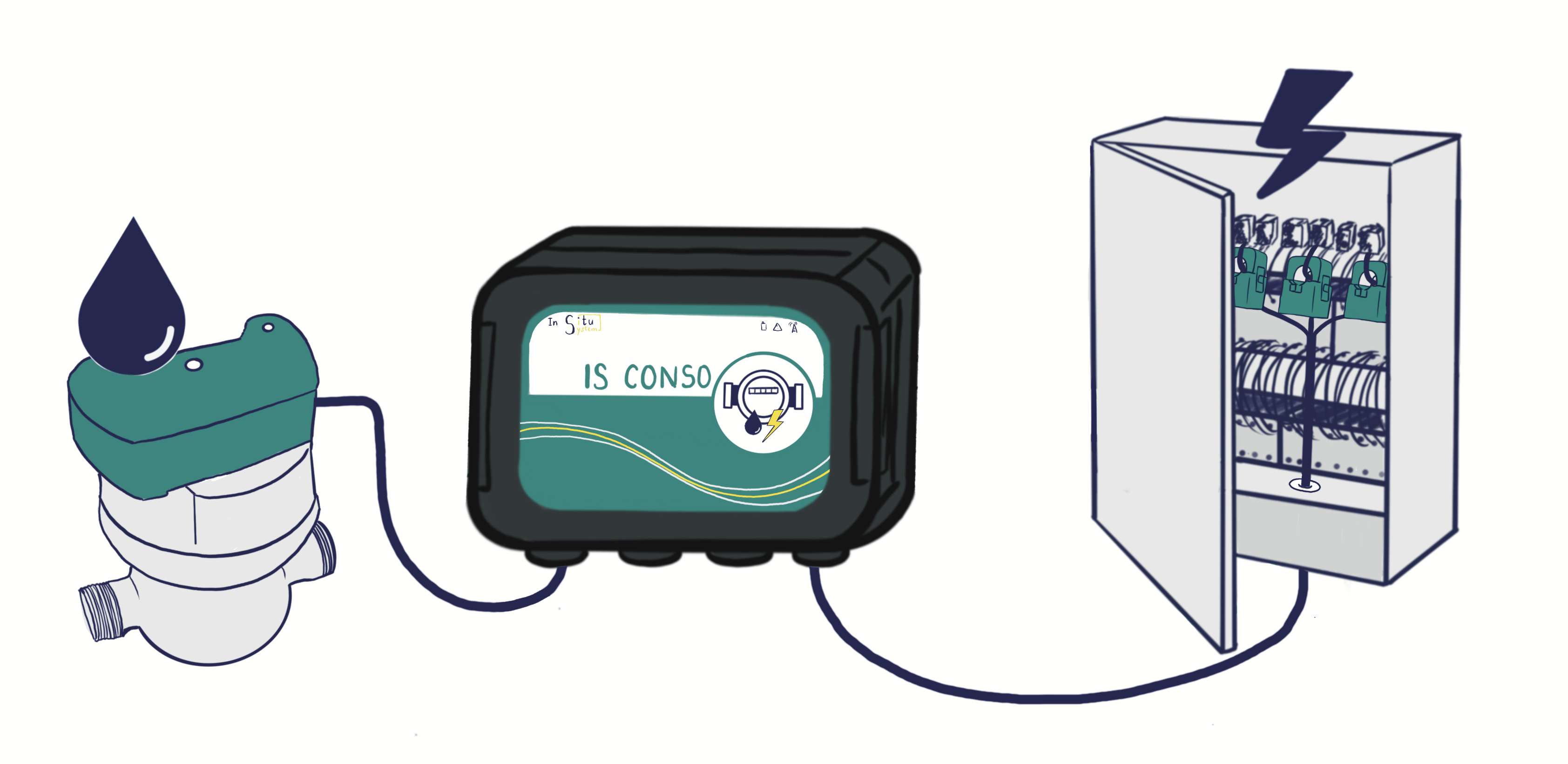

Légende: Compteur IS-CONSO dans une armoire
Le IS-CONSO permet de surveiller à distance les consommations :
- 💧 Eau
- ⚡ Électricité (jusqu’à 3 lignes)
Il offre :
- un suivi en temps réel,
- des graphiques de consommation,
- des seuils d’alerte configurables,
- des notifications par e-mail ou SMS.
Note
Le boîtier doit être installé dans un environnement sec et protégé.
Contenu du boîtier

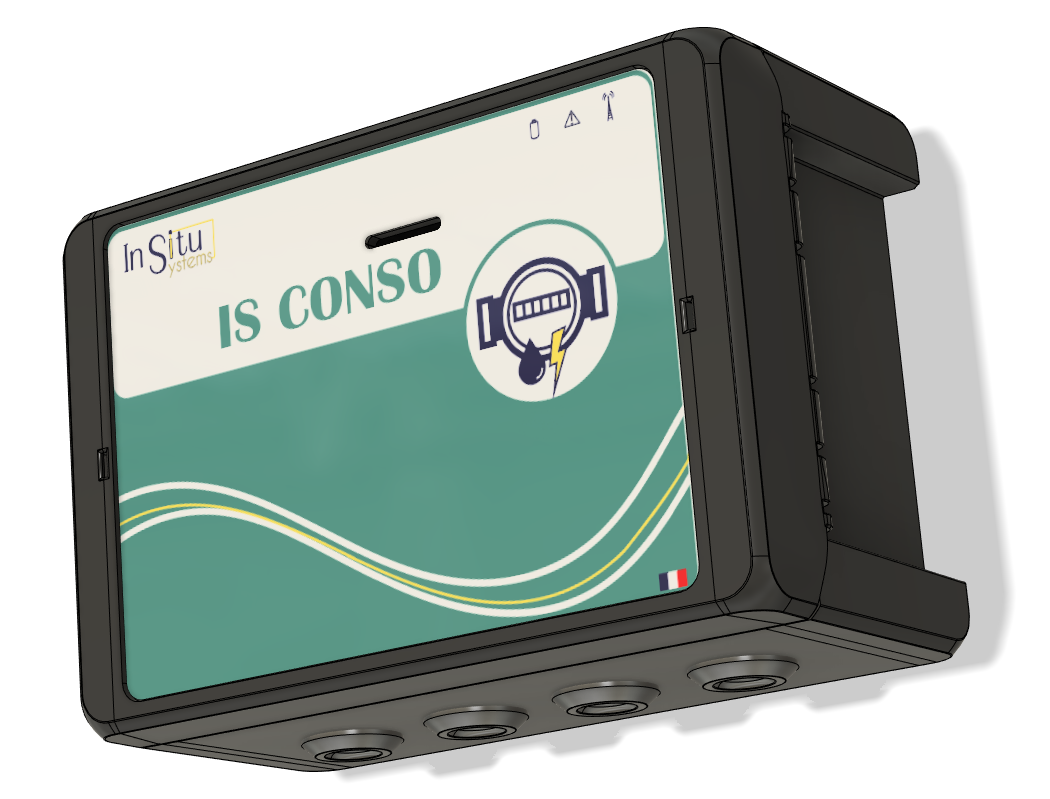

Vue extérieure
- Alimentation
- Communication
- Entrées capteurs
- Alimentation
- Communication
- Entrées capteurs
::: grid
::: grid-item
:::
::: grid-item
- Alimentation
- Communication
- Entrées capteurs
:::
:::
Vue intérieure
- Bornier alimentation
- Bornier compteur
- Bornier antenne
- Bornier transformateurs
- Carte électronique interne
1. Ouverture et fermeture du boîtier
Ouverture
- Appuyer sur les ergots latéraux
- Soulever le capot
Fermeture
- Repositionner le capot
- Appuyer jusqu’au clic
Tip
Vérifiez que le joint est bien en place avant fermeture.
2. Fixation du boîtier
- Installer le boîtier :
- près du tableau électrique ou
- à proximité du compteur
- Utiliser des vis adaptées au support
Warning
Ne pas installer le boîtier dans un espace confiné ou exposé à l’humidité.
3. Installation de l’antenne
Antenne bâton
- Fixer le support
- Visser l’antenne
- Orienter verticalement
- Ajuster la position pour une réception optimale
Antenne plate
Warning
L’antenne plate doit être positionnée à plat.
Une mauvaise orientation peut fortement dégrader le signal GSM / GPS.
4. Connexion de l’antenne
- Brancher l’antenne sur le connecteur dédié
- Vérifier le serrage
- Placer l’antenne à distance des masses métalliques
Une installation extérieure améliore la qualité du signal.
5. Mise en place des transformateurs d’intensité (TI)
Procédure
- Ouvrir le TI
- Positionner autour d’un seul conducteur
- Refermer correctement
❌ Phase + neutre ensemble
✔ Un seul fil
Danger
Ne jamais forcer la fermeture du transformateur. Un TI mal positionné fausse les mesures.
6. Raccordement électrique
Danger
Coupez impérativement le courant avant toute intervention sur le tableau électrique.
Alimentation
- Raccorder l’alimentation sur le bornier prévu
- Respecter la polarité
Transformateurs
- Connecter chaque TI sur son bornier correspondant
- Ne pas inverser les entrées
7. Raccordement des compteurs
Compteur d’eau
- Brancher l’encodeur selon le schéma constructeur
- Vérifier le type d’impulsion
Compteur électrique
- Associer chaque TI à la phase correspondante
- Vérifier la cohérence des mesures
Tip
Effectuez un test de consommation pour valider l’installation.
Vérifications finales
- ✅ Boîtier fixé
- ✅ Antenne connectée
- ✅ TI positionnés correctement
- ✅ Alimentation branchée
- ✅ Capot fermé
Référence produit
IS-CONSO – Réf. : 0788364247377
