Notice d'utilisation — IS-CONSO V3

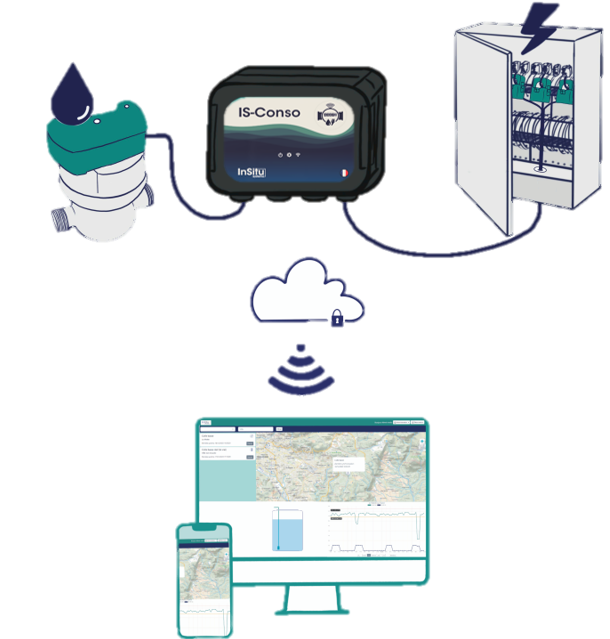

Analyseur de consommation IS-CONSO raccordé au compteur d'eau et au tableau électrique
Bienvenue dans l'univers InSitu-Systems
Cette documentation fournit les indications générales pour l'installation et l'utilisation du produit IS-CONSO (référence produit : 0745314393867).
Ce boîtier a été conçu pour surveiller à distance les consommations de :
- 1 à 3 compteurs d'eau ;
- 1 à 3 lignes électriques.
Après raccordement, il permet :
- d'enregistrer en temps réel les consommations en eau et électricité ;
- de fournir des graphiques et des indicateurs de consommation ;
- de régler des seuils d'alertes ;
- de recevoir des messages d'alertes par mail / SMS.
Par défaut, IS-CONSO est livré en version standard, mais plusieurs options sont proposées à la commande selon l'environnement d'installation :
- Option « Secteur » : si IS-CONSO est alimenté par le réseau électrique (230 V ou 400 Vac).
- Option « IP68 » : lorsque IS-CONSO est installé dans un regard soumis à l'immersion et sans aucune source d'alimentation externe.
- Option « Satellite » : si IS-CONSO est installé en zone blanche (aucun réseau cellulaire disponible).
Description de votre produit IS-CONSO

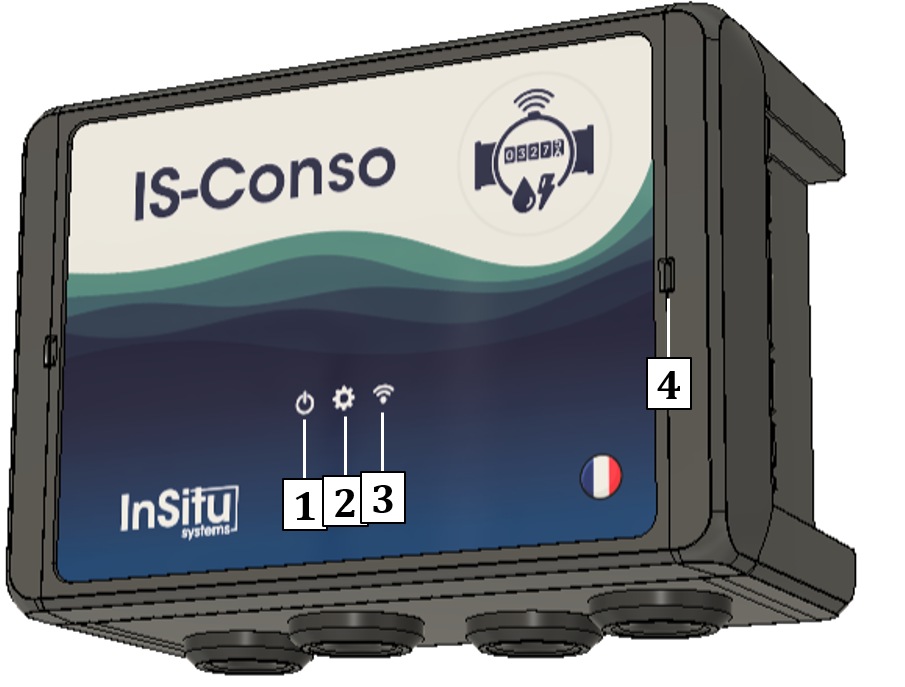

Vue extérieure du boîtier
Vue extérieure IS-CONSO V3
- Voyant Alimentation
- Voyant Activité
- Voyant Communication
- Encoche d'ouverture du couvercle

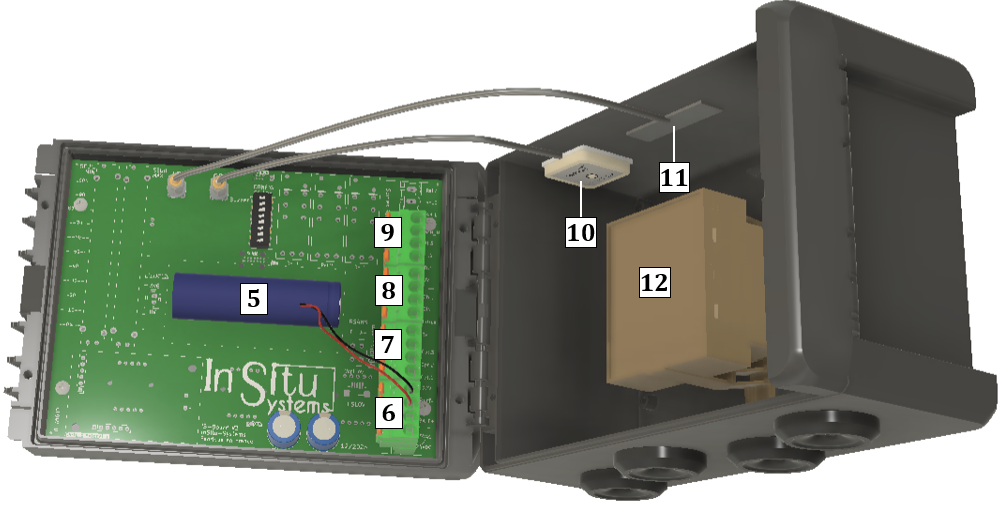

Vue interne du boîtier
Vue interne de IS-CONSO avec borniers et câblage
- Batterie lithium
- Bornier Alimentation
- Bornier Compteur
- Bornier Sécurité
- Bornier Transformateur d'Intensité (TI)
- Antenne GPS (géolocalisation)
- Antenne LTE (données)
- Transformateur 230-400 / 15 Vac (en option)

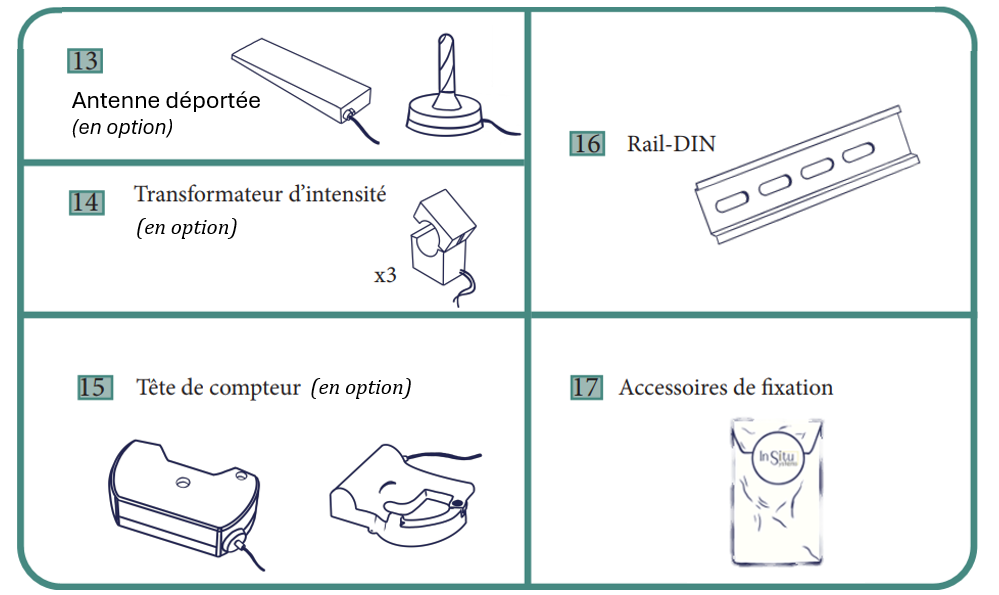

Descriptif des accessoires
| Repère | Accessoire | Disponibilité |
|---|---|---|
| 13 | Antenne déportée | En option |
| 14 | Transformateur d'intensité (×3) | En option |
| 15 | Tête de compteur | En option |
| 16 | Rail-DIN | Inclus |
| 17 | Accessoires de fixation | Inclus |
⚠️ Avertissements de sécurité
DANGER – RISQUE ÉLECTRIQUE
- Couper le disjoncteur général avant toute intervention sur le tableau électrique.
- Le raccordement des transformateurs d'intensité (TI) sur un tableau électrique doit être réalisé par un électricien qualifié (habilitation électrique requise).
- Ne pas dépasser la tension maximale d'alimentation : 24 Vdc ou 15 Vac.
- Version Autonome IP68 : la batterie Li-SOCl₂ ne doit jamais être rechargée, court-circuitée ou incinérée.
- Respecter les contraintes d'utilisation décrites dans le paragraphe « Conditions d'environnement opérationnel ».
1. FIXEZ
1.1 Installation

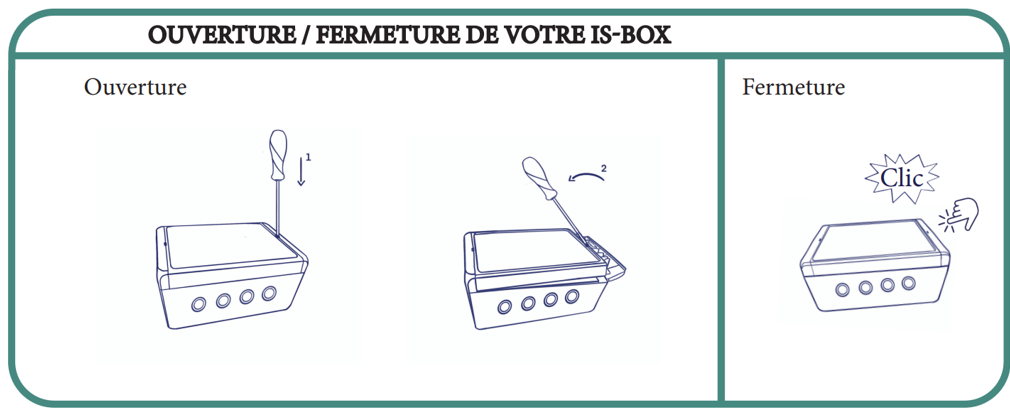

Pour ouvrir le boîtier, enfoncer un tournevis plat dans l'encoche droite du couvercle puis faire levier.
Ouverture et fermeture du boîtier
1.2 Fixation du rail DIN sur votre support
Placer le rail DIN près de la source d'alimentation (panneau photovoltaïque ou prise électrique)[^1].

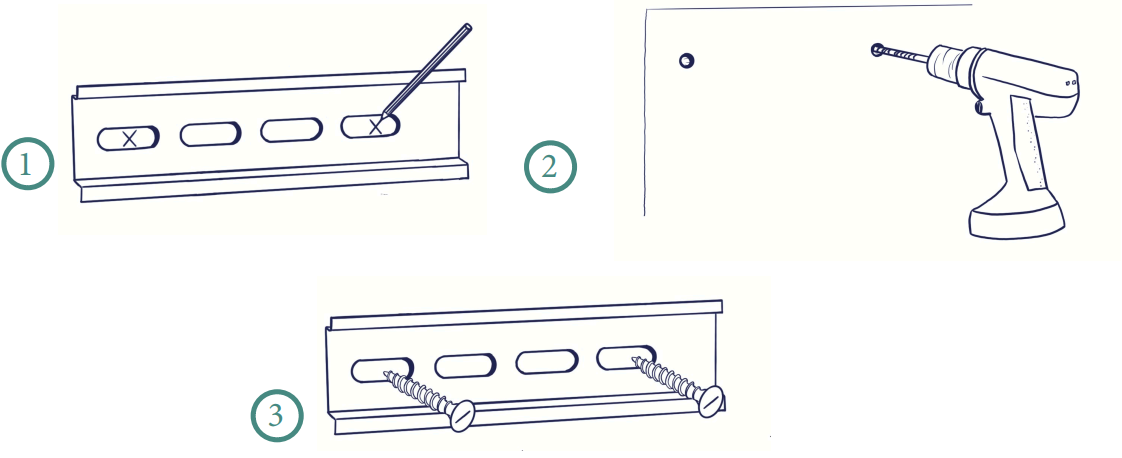

Fixation du rail DIN au mur
Le kit de fixation fourni est prévu pour une fixation dans du matériau dur (béton, agglo, pierre…). Pour tout autre support, utiliser des chevilles adaptées.

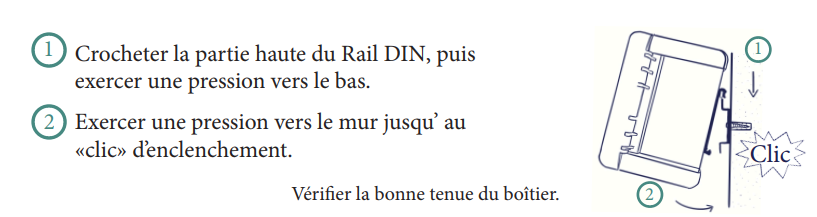

1.3 Fixation de l'IS-CONSO sur le rail DIN
1.4 Installation de l'antenne
Le coffret IS-CONSO est équipé de 2 antennes internes. Le coffret doit donc être installé proche d'une ouverture ou en extérieur.
Il est possible de vérifier la qualité du réseau depuis un téléphone portable :
« 1 barre » suffit.
En cas de mauvaise réception, nous pouvons fournir une antenne à installer à l'extérieur. Deux modèles sont proposés : une antenne bâton ou une antenne plate.
Installation de l'antenne bâton
- Fixer le support de l'antenne.
- Dévisser l'écrou placé sous l'antenne.
- Faire glisser l'antenne et les fils dans l'encoche.
- Revisser l'écrou jusqu'à ce que l'antenne soit bien fixée.

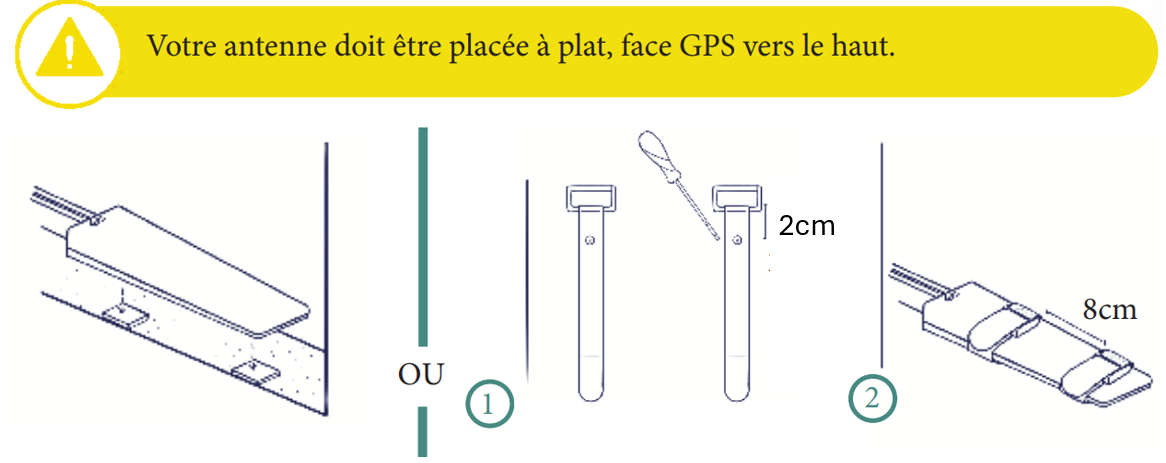

Installation de l'antenne plate
- Cas 1 : poser l'antenne à l'horizontale et la fixer grâce au scotch double-face fourni.
- Cas 2 : fixer les languettes côté scratch sur le support. Rabattre les languettes sur l'antenne et les passer dans les boucles pour les serrer.
2. CONNECTEZ
2.1 Raccordement des compteurs et débitmètres
IS-CONSO est conçu pour se connecter sur différents modèles de compteurs ou de débitmètres.

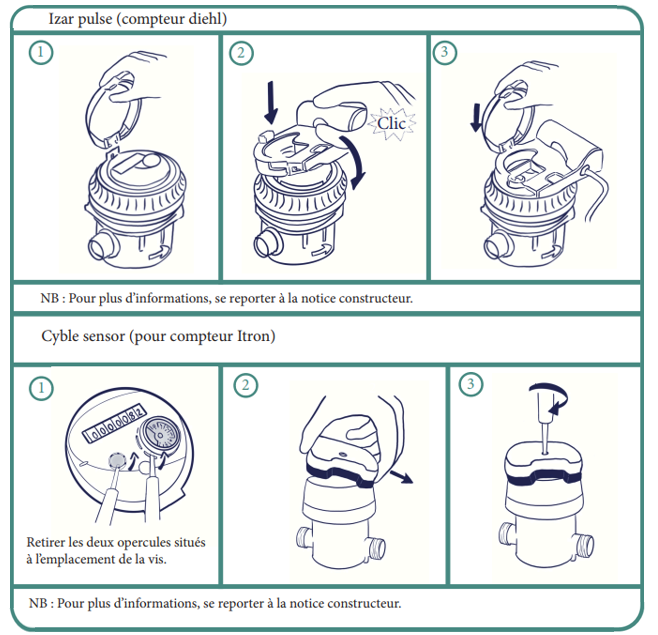

Fixation des têtes de compteur Diehl et iTron
Ce chapitre décrit uniquement comment poser une tête de compteur Diehl ou iTron (modèles les plus courants). Pour les autres modèles, se référer à la notice du fabricant.
Raccordement d'une tête de compteur ou d'un débitmètre dans IS-CONSO

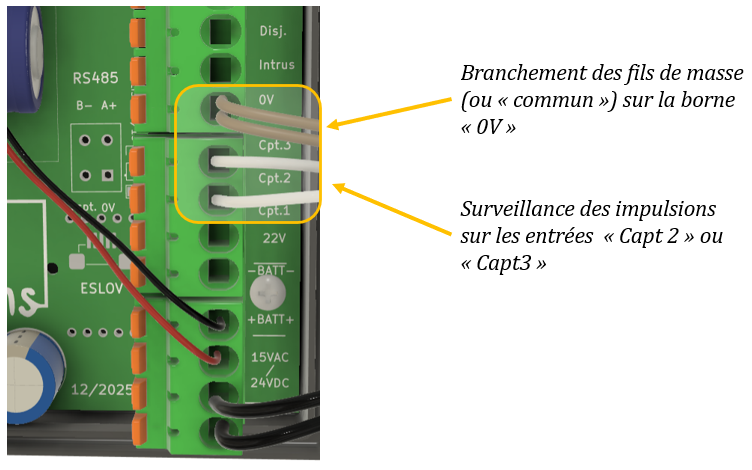

Raccordement d'une tête de compteur avec une sortie « Impulsion »
Raccordement d'une tête de compteur (= émetteur d'impulsion)

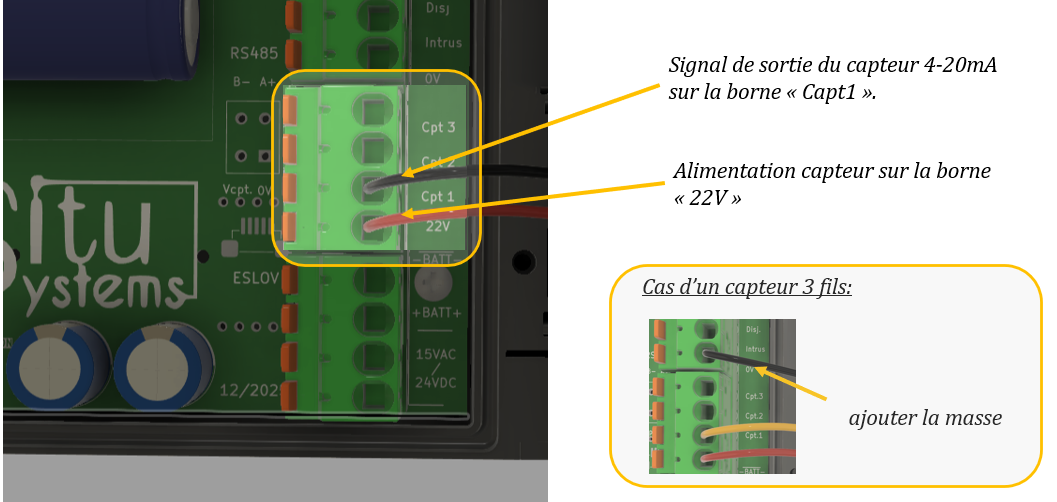

Raccordement d'un débitmètre avec une sortie 4-20 mA à 2 fils ou 3 fils
Raccordement d'un débitmètre 4-20 mA
Nota — rallonge du câble de tête de compteur / débitmètre
Il est possible de rallonger le câble jusqu'à 100 m en respectant les conseils suivants :
- utiliser un câble blindé pour maintenir la performance du signal ;
- repérer les couleurs des fils pour respecter les connexions à l'intérieur du boîtier ;
- effectuer des connexions étanches.
2.2 Installation des transformateurs d'intensité (TI)
Pour mesurer les courants consommés, il est possible de raccorder des transformateurs d'intensité (ou pinces ampèremétriques) spécifiques.
Ces dispositifs sont à « clipser » directement sur le fil électrique d'alimentation. Dans le cas contraire, les mesures seront faussées.

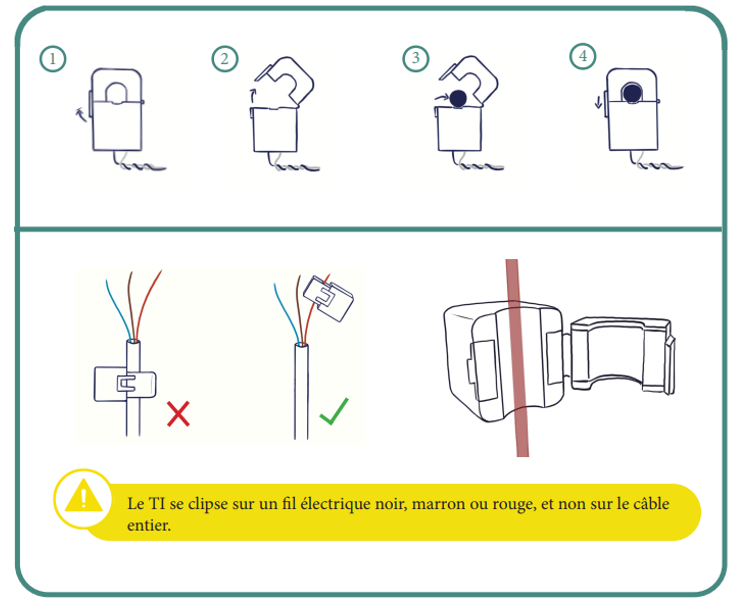

Fixation d'un transformateur d'intensité (TI)
Fixation d'un transformateur d'intensité (TI)

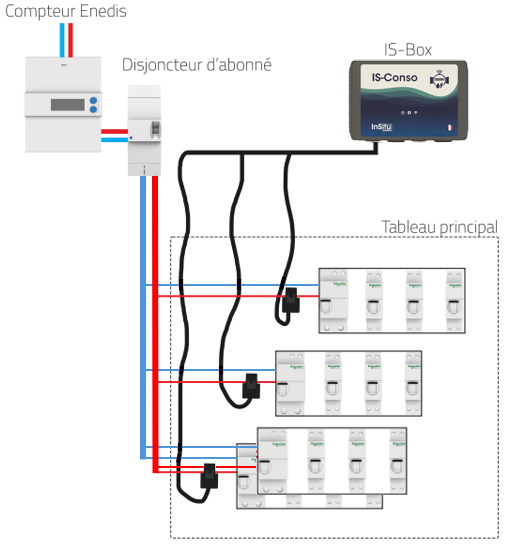

Mise en place d'un TI dans un tableau électrique
⚠️ Veillez à bien couper le courant avant d'intervenir sur le tableau électrique.
Raccordement des TI dans un tableau électrique
Variante : il est possible de réunir plusieurs fils de même couleur dans un même TI dans la limite de sa plage de mesure (100 A pour un TI standard).

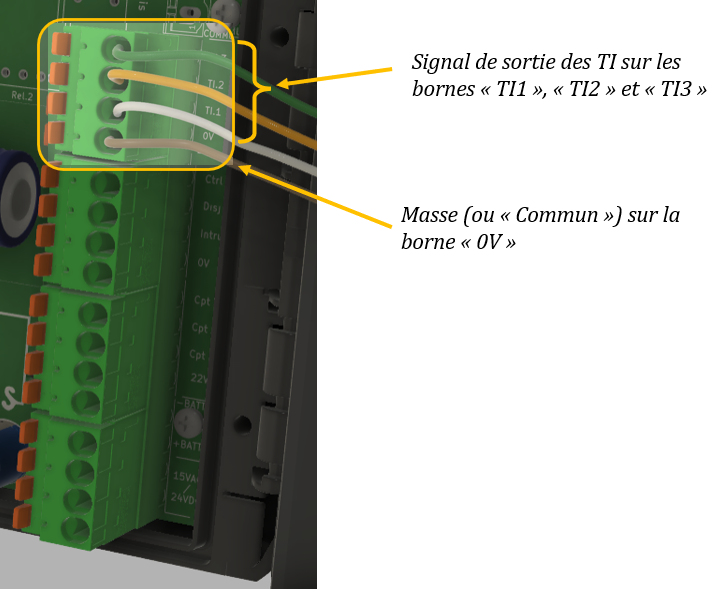

Raccordement des TI dans IS-CONSO
Raccordement des TI dans IS-CONSO
2.3 Raccordement de l'alimentation
Dans sa version standard, IS-CONSO est équipé d'une batterie interne rechargeable et interchangeable.
Il est nécessaire d'ajouter une alimentation externe (kit solaire I2S, transformateur 230-400 / 15 Vac, ou transformateur d'intensité 1 A à clipser) sans dépasser la tension maximale de 24 Vdc ou 15 Vac.

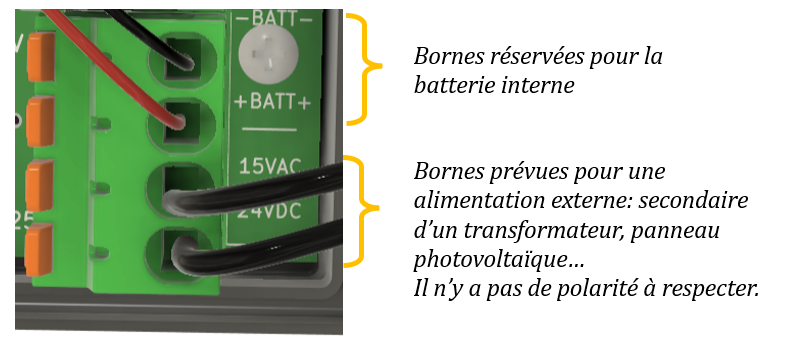

- Bornes
+BATT / -BATT: réservées à la batterie interne. - Bornes
15 VAC / 24 VDC: prévues pour une alimentation externe (secondaire d'un transformateur, panneau photovoltaïque…). Il n'y a pas de polarité à respecter.
Dans sa version « Autonome IP68 », IS-CONSO est équipé d'une pile au lithium 3V6 LiSoCl₂ non rechargeable. La carte est vitrifiée IP68 : il n'est pas possible d'ajouter une alimentation externe.
3. SUPERVISEZ
3.1 Activation IS-CONSO
L'activation de IS-CONSO se fait simplement en branchant le connecteur d'alimentation.
À l'insertion, le voyant
s'allume :
- vert fixe s'il y a une alimentation externe ;
- vert clignotant (1 flash toutes les 4 s) si le coffret est uniquement alimenté par la batterie interne.
En prévision de l'association de l'IS-CONSO sur l'interface Web :

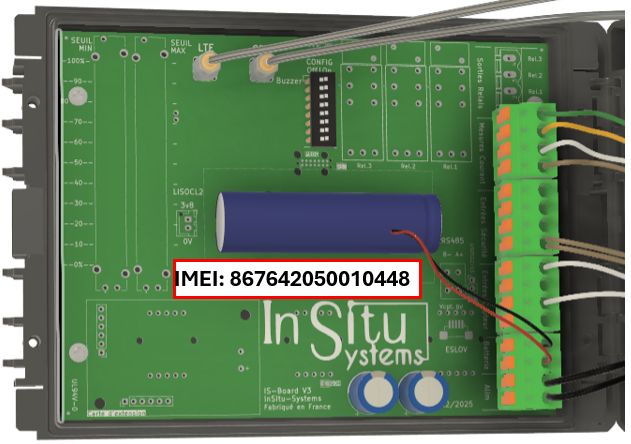

- noter l'identifiant (numéro IMEI) indiqué à l'envers du couvercle et sur le carton d'emballage ;
- noter l'index du ou des compteurs d'eau et l'heure du relevé.
Exemple : IMEI : 867642050010448

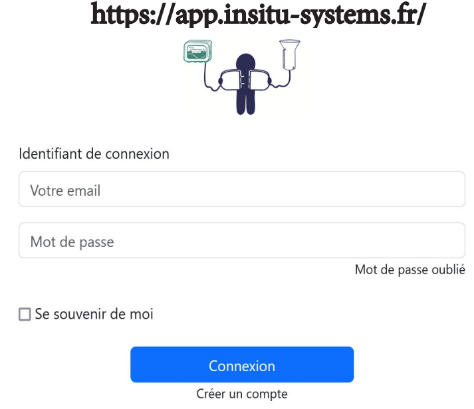

3.2 Connexion au site internet
Rendez-vous sur l'application en ligne pour créer votre compte utilisateur :
👉 https://app.insitu-systems.fr

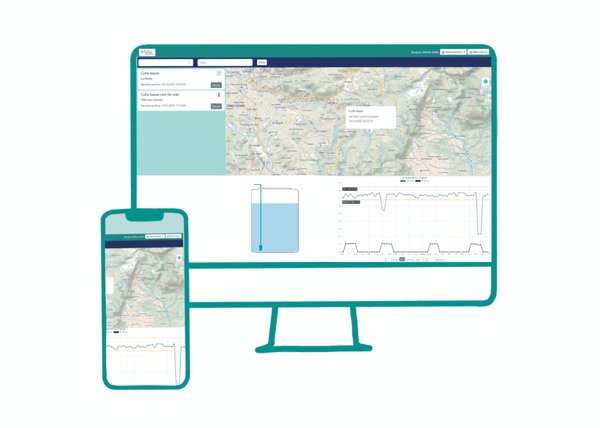

Interface web IS-CONSO (ordinateur et mobile)

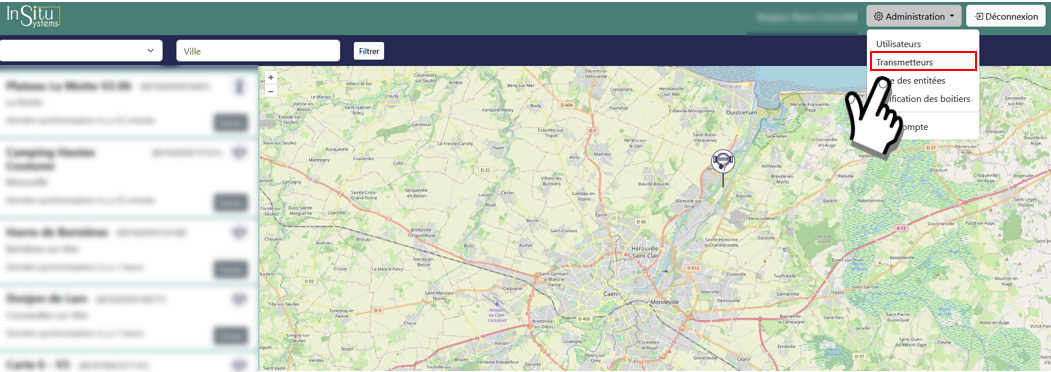

Une fois connecté, il suffit d'associer IS-CONSO grâce à l'identifiant IMEI, depuis le menu Administration → Transmetteurs.
⏱ Compter 3 minutes après le démarrage de la box pour pouvoir visualiser les données sur l'interface web.
3.3 Actualisation des données
Pour optimiser sa consommation électrique, IS-CONSO adapte sa politique d'émission en fonction de son mode d'alimentation :
| Mode d'alimentation | Fréquence d'émission |
|---|---|
| Batterie interne uniquement | 1 émission / jour entre 4 h et 7 h du matin |
| Panneau photovoltaïque | 1 émission / heure tant que le panneau est ensoleillé + 1 émission entre 4 h et 7 h |
| Alimentation du réseau ou alimentation permanente | 1 émission / heure |
3.4 Forfait télécom & hébergement
La connectivité est prise en charge par InSitu-Systems et incluse pendant toute la durée de vie du coffret IS-CONSO, sous réserve de disponibilité des réseaux opérateurs.
Les données sont automatiquement enregistrées dans un centre d'hébergement sécurisé (datacenter). Chaque utilisateur a un accès libre et illimité à ses données.
InSitu-Systems se réserve le droit de suspendre les services en cas de non-règlement des loyers (cas spécifique de la location).
IS-CONSO bénéficie d'une couverture réseau 2G–5G dans 164 pays, en constante évolution.
Liste complète des pays couverts
Afghanistan, Albania, Algeria, Andorra, Angola, Anguilla, Antigua & Barbuda, Argentina, Armenia, Aruba, Australia, Austria, Azerbaijan, Bahamas, Bahrain, Bangladesh, Barbados, Belarus, Belgium, Benin, Bermuda, Bolivia, Bonaire, Bosnia and Herzegovina, Brazil, British Virgin Islands, Bulgaria, Burkina Faso, Cabo Verde, Cambodia, Canada, Cayman, Chile, China, Colombia, Costa Rica, Croatia, Cuba, Curacao, Cyprus, Czech Republic, Denmark, Dominica, Dominican Republic, Ecuador, Egypt, El Salvador, Equatorial Guinea, Estonia, Faroe Islands, Finland, France, French Guiana, French Polynesia (Tahiti), Gabon, Germany, Georgia, Gibraltar, Great Britain, Greece, Greenland, Grenada, Guadeloupe, Guam, Guatemala, Guernsey, Guyana, Haiti, Honduras, Hong Kong, Hungary, Iceland, India, Indonesia, Iraq, Ireland, Isle of Man, Israel, Italy, Ivory Coast, Jamaica, Japan, Jersey, Jordan, Kazakhstan, Korea (Republic of), Kosovo, Kuwait, Kyrgyzstan, La Désirade, Laos, Latvia, Lebanon, Les Saintes, Libya, Liechtenstein, Lithuania, Luxembourg, Macau, Malaysia, Malta, Mariana Islands, Marie Galante, Martinique, Mauritius, Mayotte, Mexico, Moldova, Monaco, Mongolia, Montenegro, Montserrat, Morocco, Mozambique, Nepal, Netherlands, New Caledonia, New Zealand, Nicaragua, Nigeria, North Macedonia, Norway, Oman, Palau, Palestine, Panama, Papua New Guinea, Paraguay, Peru, Philippines, Poland, Portugal, Puerto Rico, Qatar, Réunion, Romania, Russia, Saint Barthelemy, Saint Kitts & Nevis, Saint Lucia, Saint Martin, Saint Vincent and Grenadines, Saudi Arabia, Senegal, Serbia, Sierra Leone, Sint Maarten, Singapore, Slovak Republic, Slovenia, South Africa, Spain, Sri Lanka, Suriname, Sweden, Switzerland, Tajikistan, Taiwan, Tanzania, Thailand, Togo, Trinidad and Tobago, Tunisia, Turkey, Turks and Caicos Islands, Ukraine, United Arab Emirates, Uruguay, USA, US Virgin Islands, Uzbekistan, Venezuela, Vietnam.Pour assurer la redondance et/ou pour les zones blanches, InSitu-Systems propose une couverture satellite en option.
Conditions d'environnement opérationnel
Conditions environnementales
| Paramètre | Plage / Valeur | Remarque |
|---|---|---|
| Température de fonctionnement | -20 °C à +60 °C | Avec batterie |
| Température de stockage | -40 °C à +85 °C | Hors batterie |
| Humidité relative | 5 % à 95 % | Sans condensation |
| Indice de protection | IP54 (version standard) / IP68 (version autonome) | À installer sous abri / Étanche poussière et immersion |
| Altitude maximale | 2 000 m | — |
| Résistance aux vibrations | 1,5 g, 10–500 Hz | Selon IEC 60068-2-6 |
| Résistance aux chocs | 15 g, 11 ms | Selon IEC 60068-2-27 |
Alimentation
| Paramètre | Valeur | Remarque |
|---|---|---|
| Batterie interne | Standard : Li-Ion 3,7 V / ≥ 3 000 mAh Autonome : Li-SOCl₂ 3,6 V / ≥ 5 000 mAh |
Rechargeable / Non rechargeable. Les batteries fournies sont en dessous des seuils règlementaires IATA / ADR / IMDG (2 g / 20 Wh). |
| Alimentation externe (option) | 15 Vac ou 24 Vdc max. | — |
Connectivité
| Paramètre | Valeur | Remarque |
|---|---|---|
| Technologies | LTE Cat M1 / NB2 / 2G–5G | — |
| Bandes (Cat M1) | B1/2/3/4/5/8/12/13/18/19/20/25/26/27/28/66/85 | Power Class 3 |
| Bandes (Cat NB2) | B1/2/3/4/5/8/12/13/18/19/20/25/26/28/66/71/85 | Class 3 |
| 3GPP | Release 14 et 17 (variante NTN) | — |
| Protocole applicatif | MQTT | — |
| Puissance d'émission max. | 21 dBm | — |
Normes CE
Le produit est conforme aux exigences essentielles des directives européennes et porte le marquage CE conformément à :
- Règlement UE 2019/1020 ;
- Directive compatibilité électromagnétique : directives 2014/30/EU remplaçant les directives 2004/108/CEE depuis le 20 avril 2016 ;
- RED : 2014/53/EU spectre radiofréquence ;
- CLASSE : B.
Et aux normes qui leur sont associées :
- EN/IEC 61000-4-2 — Immunité aux décharges électrostatiques
- EN/IEC 61000-4-3 — Immunité aux champs électromagnétiques rayonnés
- EN/IEC 61000-4-6 — Immunité aux perturbations conduites
- EN/IEC 61000-6-4 — Émission électromagnétique
Recyclage
Ce produit doit être éliminé dans une structure de récupération et de recyclage appropriée.
InSitu-Systems communique sur simple demande des bordereaux d'expédition préaffranchis pour collecter et recycler ses produits.
Les batteries et piles au lithium contenues dans IS-CONSO doivent être collectées séparément conformément à la directive 2006/66/CE relative aux piles et accumulateurs.
❌ Ne jamais jeter les batteries avec les ordures ménagères.
Lexique
- TI (Transformateur d'Intensité) : dispositif utilisé pour mesurer le courant électrique dans un circuit.
- Tête de compteur / Émetteur d'impulsion : dispositif que l'on vient ajouter sur le compteur d'eau pour récupérer les données de consommation.
- IMEI (International Mobile Equipment Identity) : numéro unique à 15 chiffres qui identifie de manière univoque un appareil mobile sur un réseau cellulaire.
- LTE (Long Term Evolution) : norme de communication sans fil haut débit pour les réseaux mobiles (4G). Les variantes Cat M1 et NB2 sont optimisées pour les objets connectés (IoT).
- 4-20 mA : standard industriel de transmission analogique où le courant varie entre 4 et 20 milliampères pour représenter une grandeur physique mesurée.
- IP (Indice de Protection) : caractérise le niveau de protection d'un boîtier contre les corps solides (1ᵉʳ chiffre) et les liquides (2ᵉ chiffre). Exemple : IP68 = totalement étanche à la poussière et à l'immersion prolongée.
- MQTT (Message Queuing Telemetry Transport) : protocole de messagerie léger conçu pour les communications entre objets connectés et serveurs.

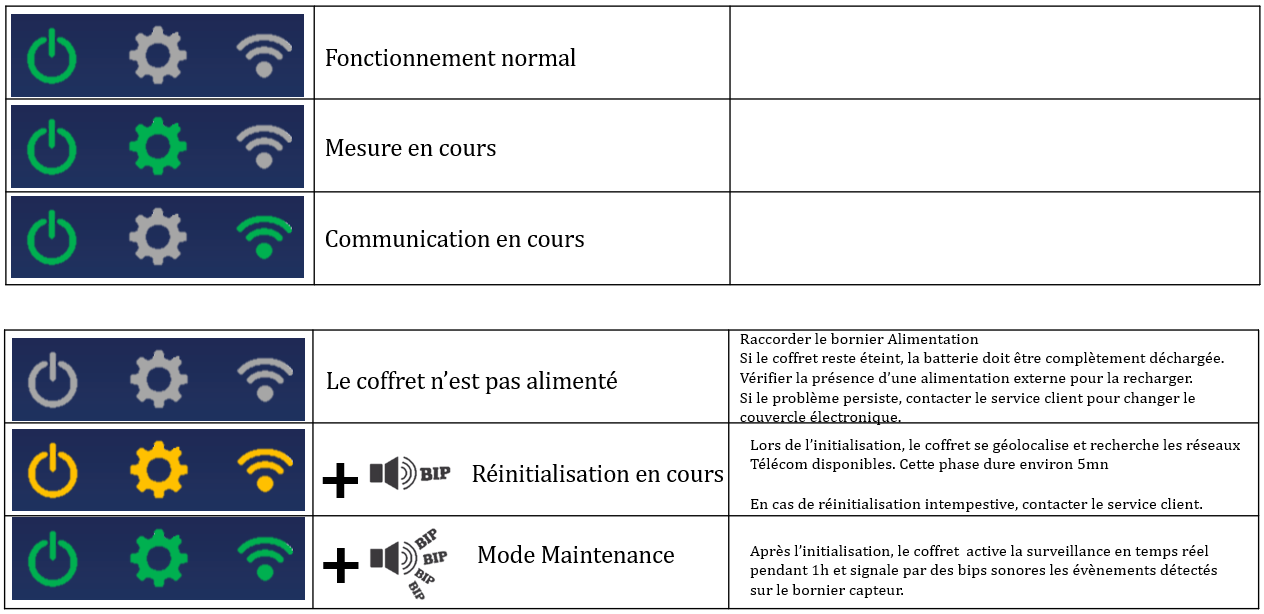

Récapitulatif de la visualisation des différents états de l'IS-CONSO
États normaux
| Voyants (Alim. / Activité / Com.) | État | Action |
|---|---|---|
| 🟢 ⚪ ⚪ | Fonctionnement normal | — |
| 🟢 🟢 ⚪ | Mesure en cours | — |
| 🟢 ⚪ 🟢 | Communication en cours | — |
| ⚪ ⚪ ⚪ | Le coffret n'est pas alimenté | Raccorder le bornier Alimentation. Si le coffret reste éteint, la batterie doit être complètement déchargée — vérifier la présence d'une alimentation externe pour la recharger. Si le problème persiste, contacter le service client pour changer le couvercle électronique. |
| 🟡 🟡 🟡 + 🔊 BIP | Réinitialisation en cours | Lors de l'initialisation, le coffret se géolocalise et recherche les réseaux Télécom disponibles. Cette phase dure environ 5 min. En cas de réinitialisation intempestive, contacter le service client. |
| 🟢 🟢 🟢 + 🔊 BIP·BIP·BIP | Mode Maintenance | Après l'initialisation, le coffret active la surveillance en temps réel pendant 1 h et signale par des bips sonores les évènements détectés sur le bornier capteur. |

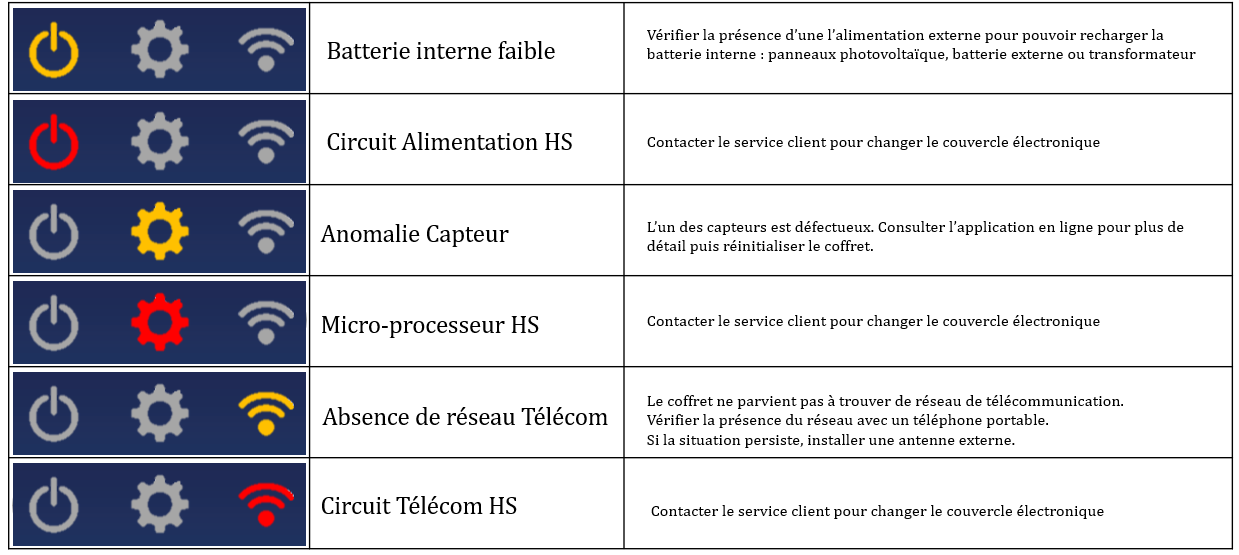

Anomalies
| Voyants (Alim. / Activité / Com.) | État | Action |
|---|---|---|
| 🟠 ⚪ ⚪ | Batterie interne faible | Vérifier la présence d'une alimentation externe pour pouvoir recharger la batterie interne : panneaux photovoltaïques, batterie externe ou transformateur. |
| 🔴 ⚪ ⚪ | Circuit Alimentation HS | Contacter le service client pour changer le couvercle électronique. |
| ⚪ 🟡 ⚪ | Anomalie Capteur | L'un des capteurs est défectueux. Consulter l'application en ligne pour plus de détails puis réinitialiser le coffret. |
| ⚪ 🔴 ⚪ | Micro-processeur HS | Contacter le service client pour changer le couvercle électronique. |
| ⚪ ⚪ 🟡 | Absence de réseau Télécom | Le coffret ne parvient pas à trouver de réseau de télécommunication. Vérifier la présence du réseau avec un téléphone portable. Si la situation persiste, installer une antenne externe. |
| ⚪ ⚪ 🔴 | Circuit Télécom HS | Contacter le service client pour changer le couvercle électronique. |

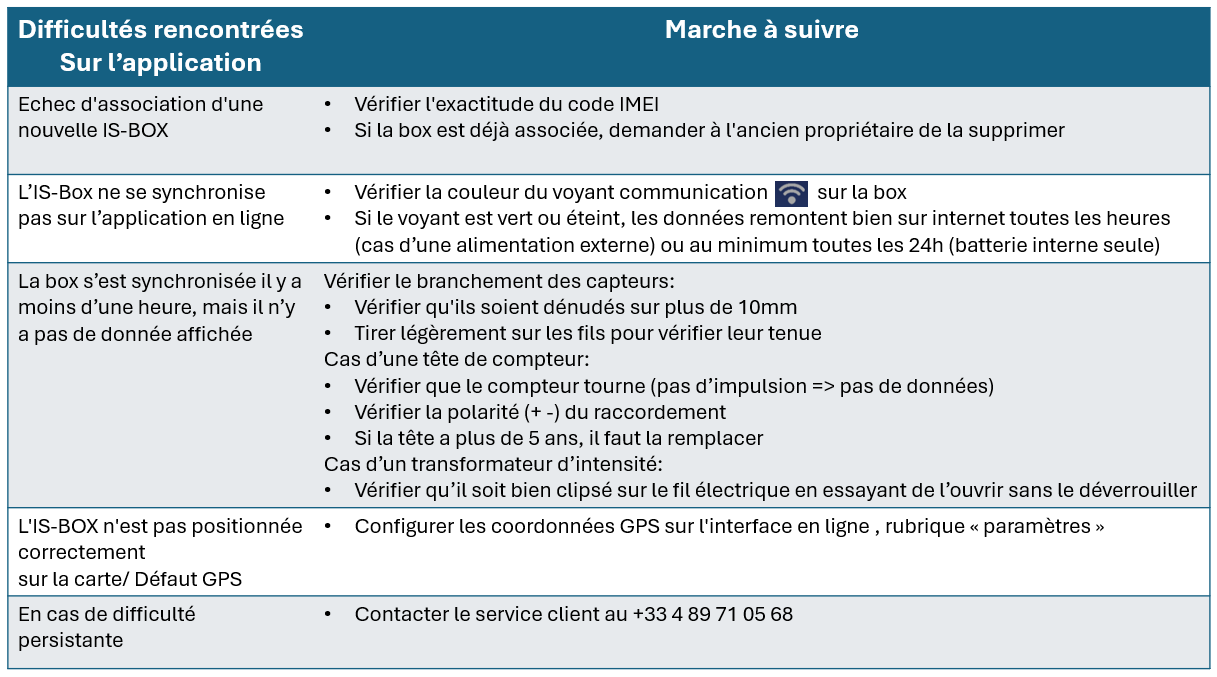

Tableau de dépannage (FAQ)
| Difficulté rencontrée sur l'application | Marche à suivre |
|---|---|
| Échec d'association d'une nouvelle IS-BOX | • Vérifier l'exactitude du code IMEI. • Si la box est déjà associée, demander à l'ancien propriétaire de la supprimer. |
| L'IS-Box ne se synchronise pas sur l'application en ligne | • Vérifier la couleur du voyant Communication 📶 sur la box. • Si le voyant est vert ou éteint, les données remontent bien sur internet toutes les heures (cas d'une alimentation externe) ou au minimum toutes les 24 h (batterie interne seule). |
| La box s'est synchronisée il y a moins d'une heure, mais aucune donnée n'est affichée | Vérifier le branchement des capteurs : • Vérifier qu'ils soient dénudés sur plus de 10 mm. • Tirer légèrement sur les fils pour vérifier leur tenue. Cas d'une tête de compteur : • Vérifier que le compteur tourne (pas d'impulsion ⇒ pas de données). • Vérifier la polarité (+ / −) du raccordement. • Si la tête a plus de 5 ans, la remplacer. Cas d'un transformateur d'intensité : • Vérifier qu'il soit bien clipsé sur le fil électrique en essayant de l'ouvrir sans le déverrouiller. |
| L'IS-BOX n'est pas positionnée correctement sur la carte / Défaut GPS | Configurer les coordonnées GPS sur l'interface en ligne, rubrique « Paramètres ». |
| En cas de difficulté persistante | Contacter le service client au +33 4 89 71 05 68. |
[^1]: Système de fixation par rail DIN déjà intégré au produit I2S PPV 0745314393898.
